1. Giới thiệu hệ thống giao ban trực tuyến Video Conference - Cisco

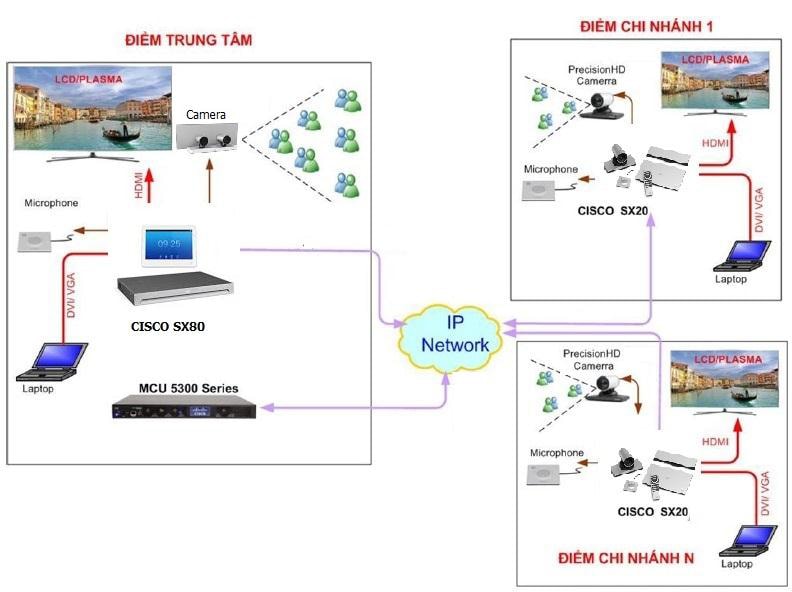

Hệ thống hội nghị truyền hình trực tuyến Cisco Video Conferencing bao gồm 6 điểm kết nối với nhau thông qua hạ tầng mạng WAN/LAN hiện có (hoặc lắp đặt mới) như mô hình kết nối bên trên. Thiết bị Cisco lắp đặt tại các site như sau:
2. Thiết bị quản lý tại trung tâm Cisco MCU 5320

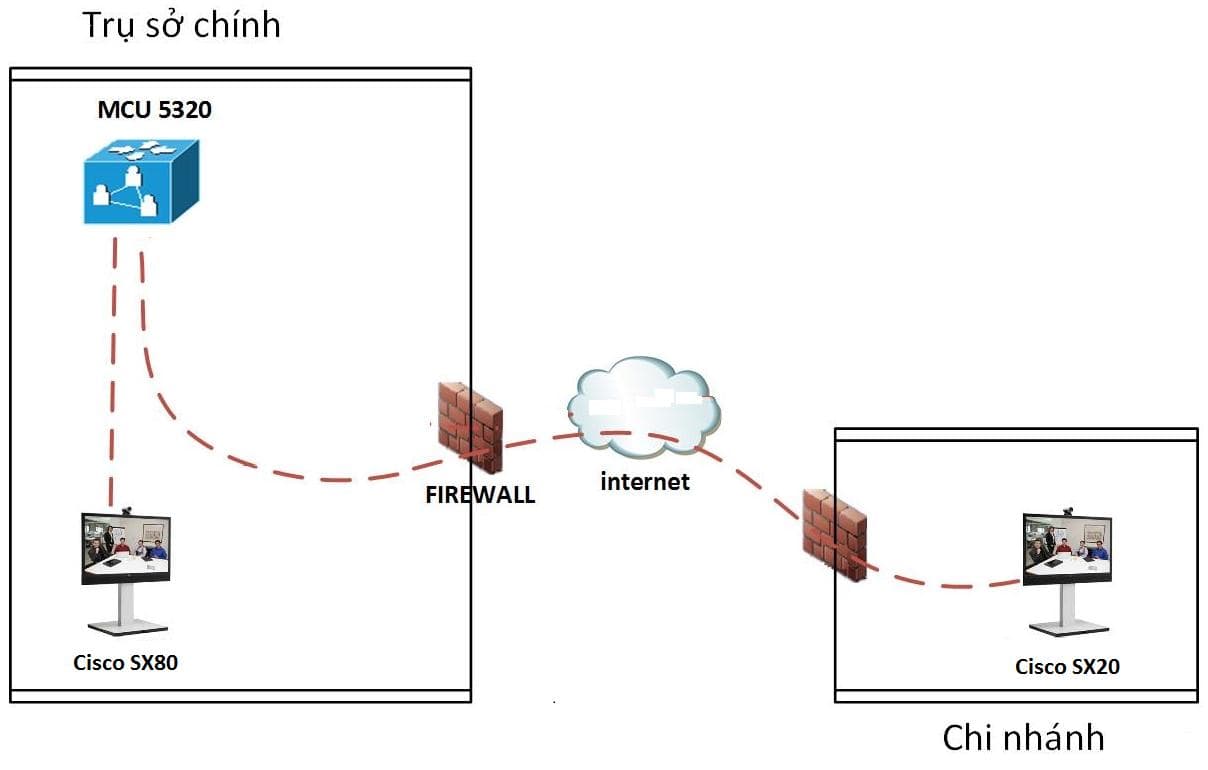

3. Sơ đồ nguyên lý kết nối
4. Yêu cầu kết nối đường truyền
5. Ưu điểm của giải pháp
• Điểm trung tâm: Cisco MCU 5320, 1 bộ SX 80
• Các chi nhánh: 1 bộ SX 20
• Hỗ trợ các chuẩn hình ảnh từ CIF tới FullHD
• Hỗ trợ lên tới 40 điểm HD trong chế độ Continuous Prensence
• Có thể mở rộng nâng cấp dung lượng hệ thống chỉ bằng license phần mềm, không cần thay đổi phần cứng.
• Có khả năng xếp chồng 2 MCU để tăng dung lượng của hệ thống (tính năng stacking)
• Là thiết bị phục vụ cho kết nối đa điểm
• IP phone (hỗ trợ Video)/Jabber/Endpoint thực hiện gọi tới số được cấu hình cho video conference room.
• CUCM sẽ xử lý và chuyển yêu cầu tạo video conference tới MCU.
• Sau khi nhận yêu cầu từ CUCM, MCU thực hiện phân bổ tài nguyên để tạo video conferencing.
• Thông tin cuộc gọi video từ IP phone (hỗ trợ Video)/Jabber/Endpoint trên sẽ được chuyển tới, xử lý tại MCU.
• MCU gửi về cuộc gọi các luồng video đã đươc xử lý (mixed) tới các IP phone (hỗ trợ Video)/Jabber/Endpoint tham gia vào conference.
• Yêu cầu băng thông cho tất cả đường truyền WAN (MPLS, Megawan, Internet VPN) đảm bảo kết nối từ các Endpoint về MCU trung tâm là 1,5 đến 2Mbps cho chuẩn HD1080 (upload = download); Packet loss < 1%; Latency < 150ms; Jitter <30ms.
• Tại điểm trung tâm có MCU, băng thông đường truyền WAN phải bằng tổng của tất cả các điểm họp (upload = download).
• Giải pháp Cisco không chỉ đơn thuần là giải pháp video mà là một giải pháp tổng thể, cung cấp một hệ thống nền tảng sẵn sàng cho các dịch vụ kết nối và mở rộng trong tương lai.
• Thiết bị MCU5320 có thể mở rộng thêm license đến 10 điểm Full HD/20 HD/40 SD, hoặc đầu tư thêm 1 MCU 5320 ghép lại (stacking) để mở rộng lên đến 20 điểm Full HD/40 HD/80 SD.
• Thông tin cuộc gọi video từ IP phone (hỗ trợ Video)/Jabber/Endpoint trên sẽ được chuyển tới, xử lý tại MCU.
• MCU gửi về cuộc gọi các luồng video đã đươc xử lý (mixed) tới các IP phone (hỗ trợ Video)/Jabber/Endpoint tham gia vào conference.
